ESP-Touch智能配网是如何实现的

写在前面

近年来物联网发展迅速，目前依旧是比较热门的领域，现今世界处处都是物联网，可谓无处不物联（哈哈，扯远了！）。我接触物联网这块比较晚，去年才开始入门，最早的实战项目就是将传感器上云，借助腾讯的物联网通信平台，我可以对传感器进行远程控制以及读取传感器采集到的数据。当然，这些都离不开网络（Internet）。设备上云的首要前提就是接入互联网，而接入互联网的方式有很多种（如：有线网络、无线WiFi、NB-IoT、移动蜂窝2G/3G/4G等），不同场景下自然有各自合适的网络接入方式。

我们现在生活中的很多智能家电都是通过WiFi接入的，不用我说大家也能举很多例子（像小米智能家居有小爱同学、空气净化器、电视、冰箱、洗衣机等blablabla~），这些设备刚到手的时候你一般都需要按照指导说明去下载个APP，然后绑定设备给设备配网，给设备配网可不像给手机连上WiFi那么容易，毕竟你买的小爱同学不能接鼠标键盘，也没有操作系统给你用。那么配网是如何完成的呢？

快速配网的两种途径：

1. SoftAP配网
2. SmartConfig配网

第一种很好理解，就类似给自己家里的路由器配置网络，你首先通过WiFi或者网线连接你家路由器，然后进入http://192.168.xxx.xxx进行Web可视化配置，也有一些小型单片机，自己搭载了一个WiFi模组以AP模式运行，你通过指定的APP就可以与其建立通信并发送配置信息过去。但是这种配网方式比较繁琐，用户体验较差。

第二种就比较高级了，你只需要打开设备的配网开关，并在你的手机上连接即将给设备配置的WiFi网络，然后在App或者小程序上输入对应的密码并点击开始，设备能够在很短的时间内（大约7~30s）就可以完成网络的配置。

这篇文章我将以我自己的学习成果来讲述SmartConfig配网的整个过程

ESP-Touch介绍

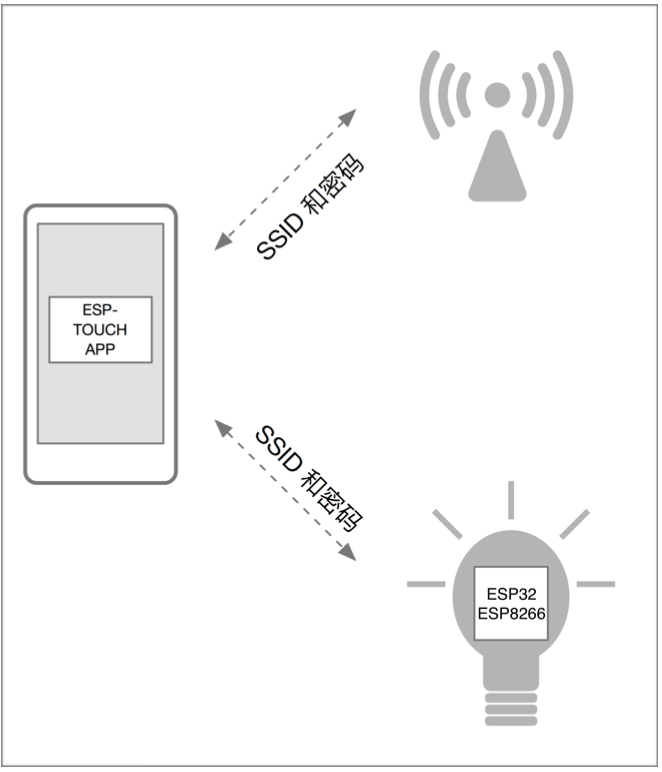

乐鑫⾃自主研发的 ESP-TOUCH 协议采⽤用的是 Smart Config(智能配置)技术，帮助⽤用户将 采⽤用 ESP8266EX 和 ESP32 的设备(以下简称“设备”)连接⾄至 Wi-Fi ⽹网络。⽤用户只需在⼿手 机上进⾏行行简单操作即可实现智能配置。整个过程如下图所示:

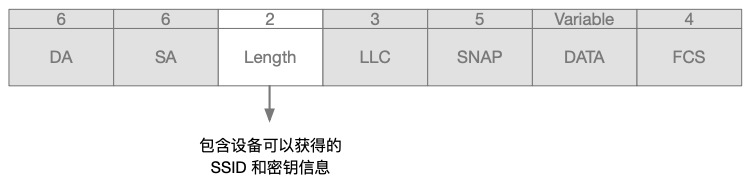

由于设备在⼀一开始并未连接⾄至⽹网络，ESP-TOUCH App ⽆无法直接向设备发送信息。通过 ESP-TOUCH 通信协议，具备 Wi-Fi ⽹网络接⼊入能⼒力力的设备(例例如智能⼿手机)就可以向接 ⼊入点 (AP) 发送⼀一系列列 UDP 包，其中每⼀一包的⻓长度(即 Length 字段)都按照 ESP- TOUCH 通信协议进⾏行行编码，SSID 和密码就包含在 Length 字段中，随后设备便便可以获 得并解析出所需的信息。数据包结构如下图所示:

目前乐鑫公司的这套配网工具是开源的，相关的App可以直接在GitHub下载到，设备端相关的SDK也同样在GitHub开源：https://github.com/espressifAPP

乐鑫官网关于ESP-Touch的简介和资源下载：https://www.espressif.com/zh-hans/products/software/esp-touch/overview

其官方中文版指导手册PDF下载地址：https://www.espressif.com/sites/default/files/documentation/esp-touch_user_guide_cn.pdf

配网流程

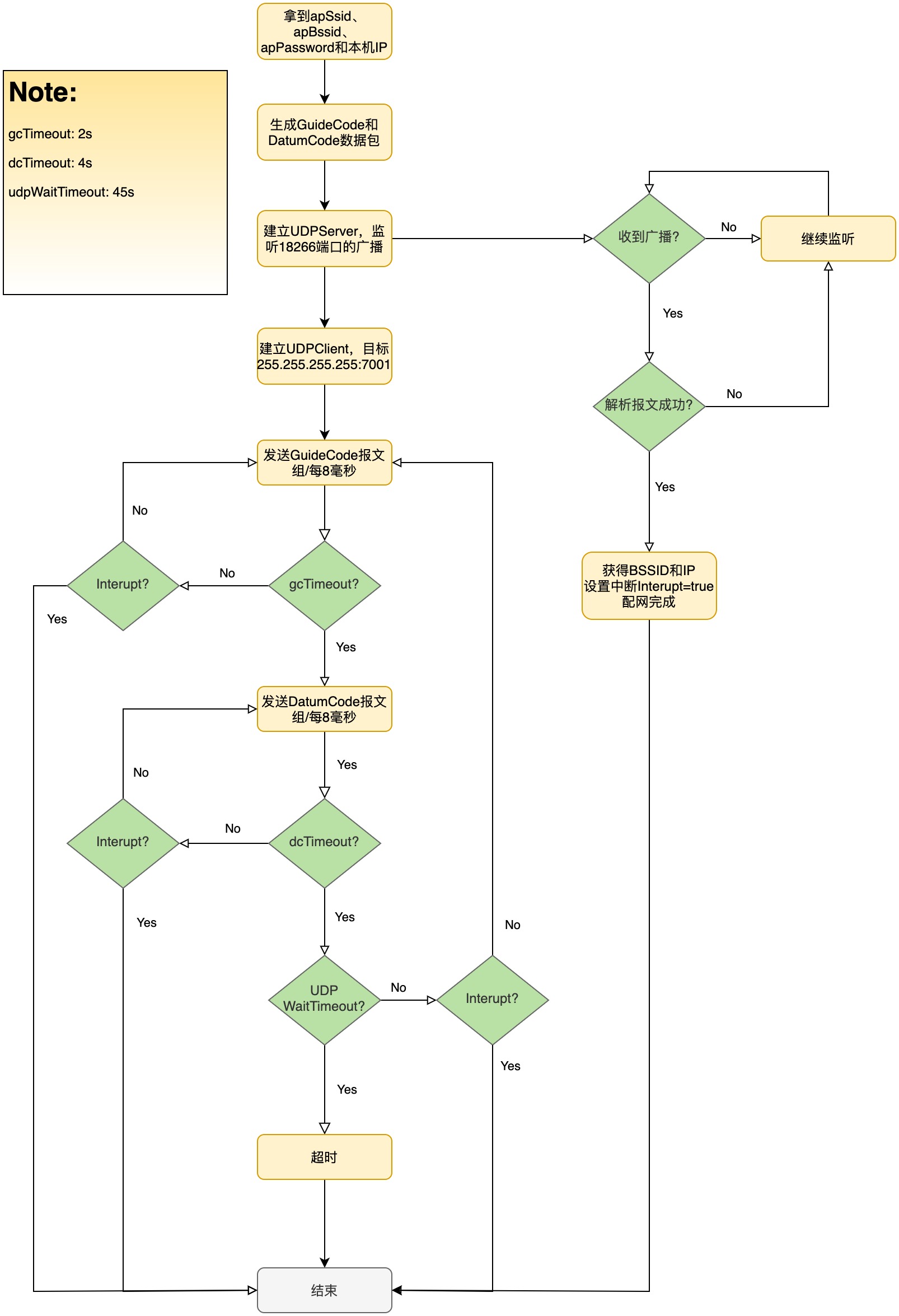

手机端处理流程如下图所示：

获取AP的SSID、BSSID和密码等信息

一般来说，用户需要事先连接上需要给设备配置的WiFi信号（2.4 GHz），不过有的App可以通过终端OS的内部接口让用户在App页内选择WiFi信号并输入密码完成连接（如微信小程序）。这样App可以轻松获得AP的SSID、BSSID以及用户输入的与之对应的密码，继续完成后续步骤。

组装GuideCode和DatumCode数据包

GuideCode

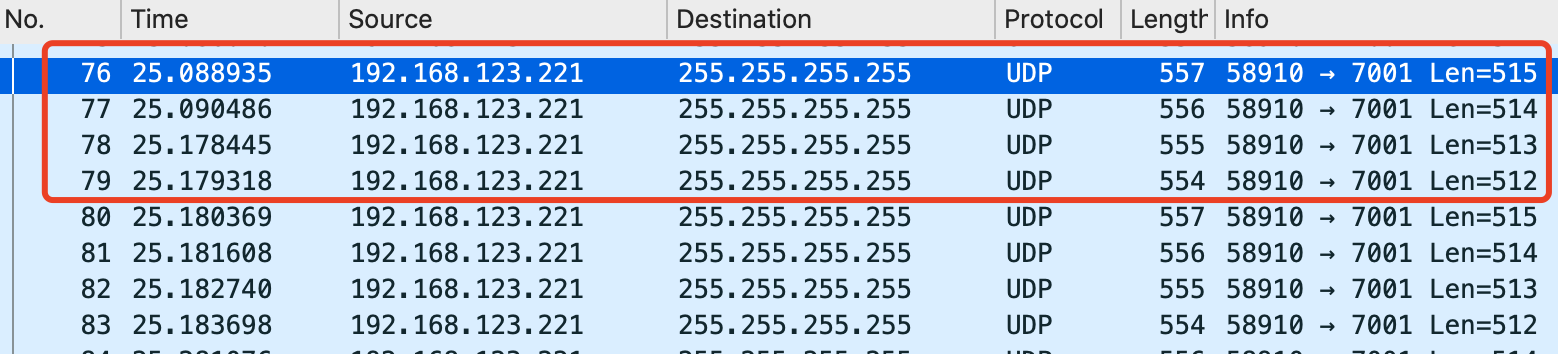

GuideCode即前导码，它四个包为一组，这四个包分别是长度为515/514/513/512的UDP数据包。通过Wireshark抓包我们可以清楚的看到：

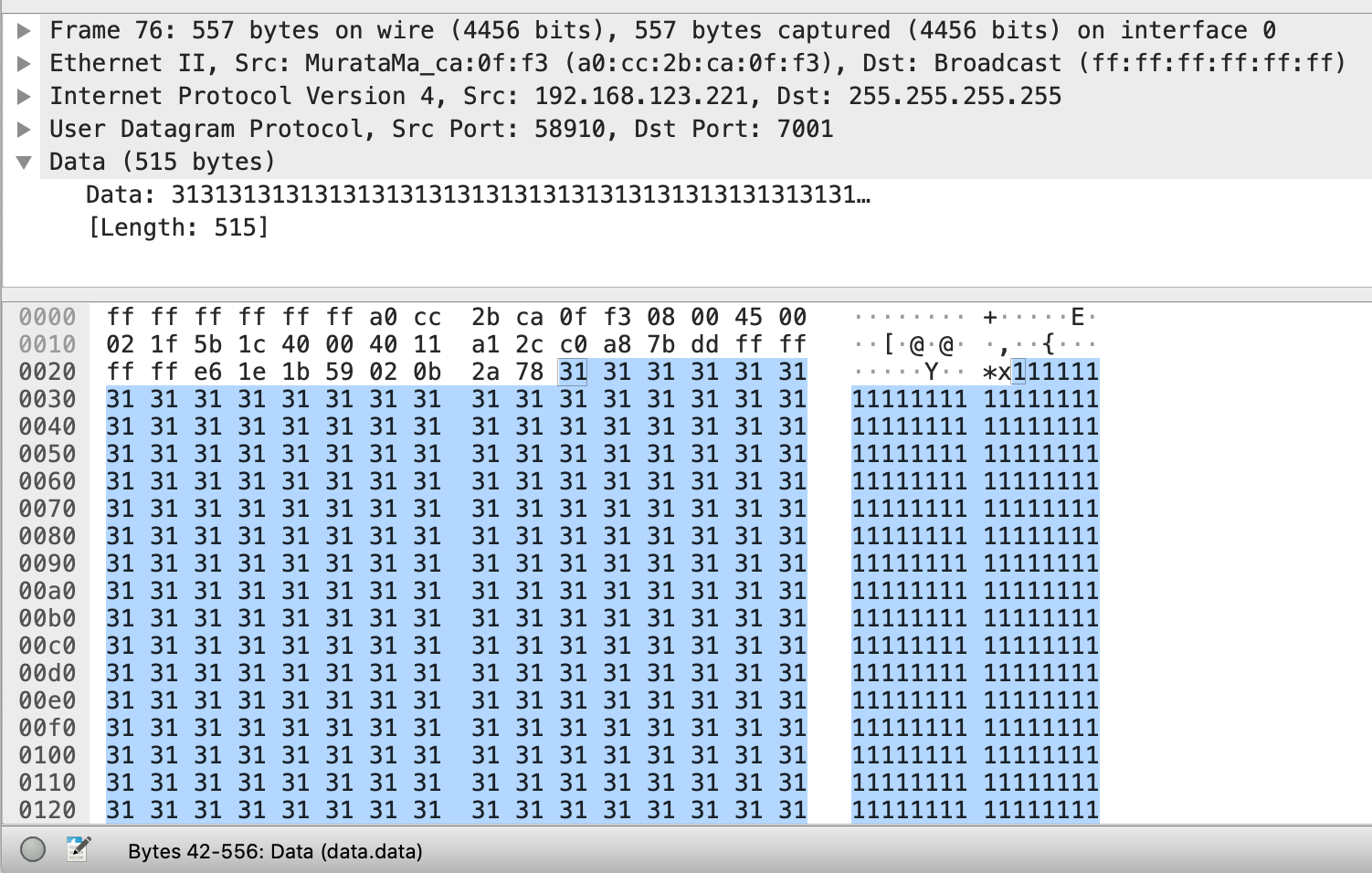

并且每个包的内容都是完全用1填充，其Asccii码0x31：

DatumCode

DatumCode的前5部分组成有：totalLen、apPwdLen、apSsidCrc、apBssidCrc和totalXOR。

1. totalLen：总数据长度

   5（固定长度）+4（IP地址长度）+n1（密码长度）+n2（SSID长度）

2. apPwdLen：密码长度

3. apSsidCrc：SSID的CRC8结果

4. apBssidCrc：BSSID的CRC8结果

5. totalXOR：全部数据的异或结果

CRC的参数模型为：CRC-8/MAXIM，标准多项式为：x8+x5+x4+1

后面紧接着的是Data数据，包括：IP地址（4字节）、password（n1字节）、SSID（n2字节）、BSSID（6字节）。

!注意，Data的发送并不是有序的，每个有效数据会组装成连续的3个包，中间包会标识该组的序列号

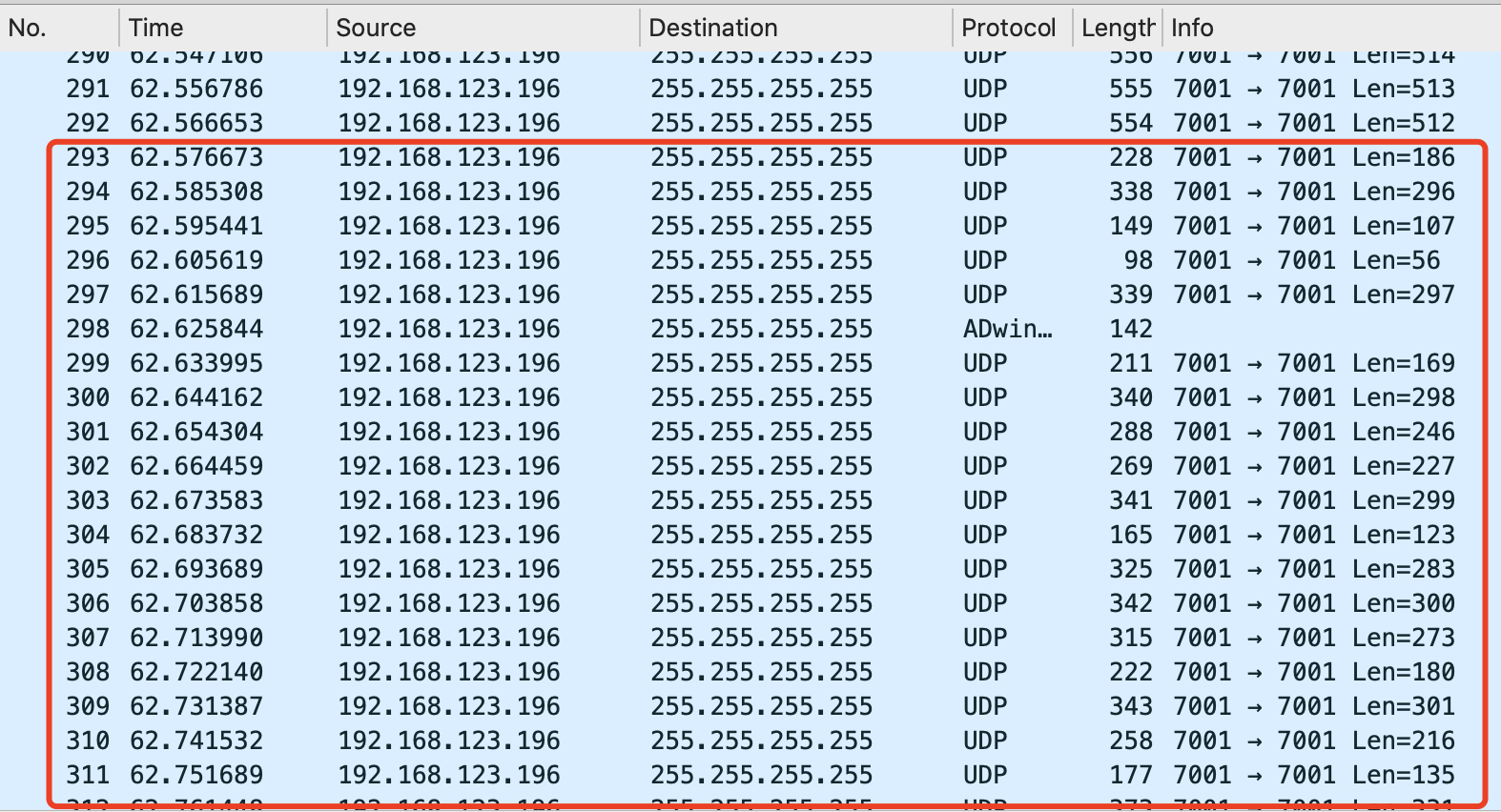

DatumCode数据包如下图所示：

创建UDPServer负责异步监听配网结果

如何知道设备配网成功？首先，设备开启SmartConfig功能时，自身处于Station/混杂模式，它会在所处环境中快速切换各条信道来抓取每个信道中的数据包，当遇到正在发送GuideCode数据包的信道时，锁定该信道并继续接收广播数据，直到收到足够的数据来解码出其中的WiFi密码然后连接Wifi。当成功连接WiFi后设备会向该网络发送多条重复的UDP广播，广播数据包中含有设备的BSSID和它在当前网络中的IP地址。

创建一个监听端口为18266的UDPServer，并异步监听广播地址的数据包。

当有数据包（DataLen为11字节）过来的时候，可以尝试按照以下规则去读取其中的内容：

• 数据包的序号从0开始
• 第1~第6字节为BSSID
• 第7~第10字节为IP地址

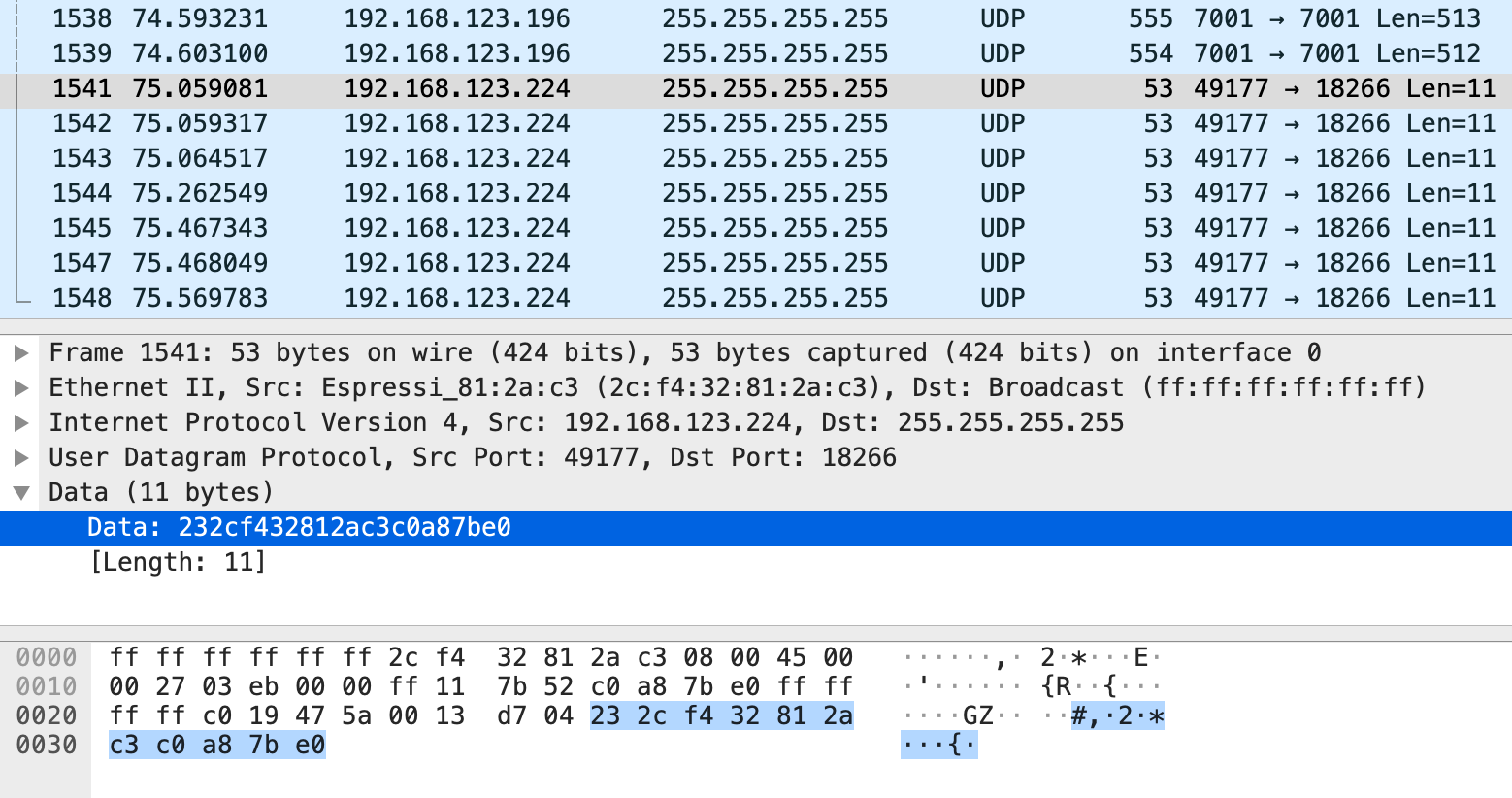

上图所示的数据包解析结果为：

• BSSID：2c:f4:32:81:2a:c3
• IP地址：c0.a8.7b.e0（192.168.123.224）

拿到这样的数据后可以确定配网已经完成，可以中断客户端继续发送配网数据包，完成后续业务流程。

创建UDPClient负责发送配网数据包

如何将配网数据包发送出去？创建UDPClient向广播地址255.255.255.255的7001端口循环发送！

GuideCode发送规则

4个包为一组循环发送，每包发送间隔8毫秒。

2秒为一个周期，周期之后发送DatumCode。

DatumCode的发送规则

3个包（每个包9bit）为一组，每包发送间隔8毫秒，每组含一个有效数据，其组成格式如下表：

每组包序号	控制位(1bit)	高4位(4bit)	低4位(4bit)
pkg1	0x00	crc的高4bit	data的高4bit
pkg2	0x01	传输序号（8bit都是序号自身）
pkg3	0x00	crc的低4bit	data的低4bit

其中传输序号从0开始，每组序号在前一组序号上+1。

当数据发送时，必须要在每个包的基础上+40（协议规定要增加一个EXTRA_LEN）

4秒为一个周期，周期之后重新开始发送GuideCode。

按照流程执行

根据流程图执行，文字描述如下：

1. 发送GuideCode，Len=515
2. 发送GuideCode，Len=514
3. 发送GuideCode，Len=513
4. 发送GuideCode，Len=512
5. 循环步骤1-4，直到2秒超时
6. 发送DatumCode组
7. 循环步骤6，直到4秒超时
8. 从步骤1开始重新开始，直到整个过程45秒超时。

如何解码？

将数据包整理后如下表：

No.	DC1	DC2	DC3		DC1-40	DC2-40	DC3-40		HEX1	HEX2	HEX3		CRC8	Pack No.	Value
1	186	296	107		146	256	67		0x92	0x100	0x43		0x94	0	0x23
2	56	297	100		16	257	60		0x10	0x101	0x3C		0x13	1	0xC
3	169	298	246		129	258	206		0x81	0x102	0xCE		0x8C	2	0x1E
4	156	299	184		116	259	144		0x74	0x103	0x90		0x79	3	0x40
5	100	300	82		60	260	42		0x3C	0x104	0x2A		0x32	4	0xCA
6	180	301	216		140	261	176		0x8C	0x105	0xB0		0x8B	5	0xC0
7	232	331	56		192	291	16		0xC0	0x123	0x10		0xC1	35	0x0
8	114	302	128		74	262	88		0x4A	0x106	0x58		0x45	6	0xA8
9	63	303	147		23	263	107		0x17	0x107	0x6B		0x16	7	0x7B
10	116	304	252		76	264	212		0x4C	0x108	0xD4		0x4D	8	0xC4
11	217	332	151		177	292	111		0xB1	0x124	0x6F		0xB6	36	0x1F
12	155	305	121		115	265	81		0x73	0x109	0x51		0x75	9	0x31
13	235	306	74		195	266	34		0xC3	0x10A	0x22		0xC2	10	0x32
14	123	307	171		83	267	131		0x53	0x10B	0x83		0x58	11	0x33
15	111	333	258		71	293	218		0x47	0x125	0xDA		0x4D	37	0x7A
16	255	308	57		215	268	17		0xD7	0x10C	0x11		0xD1	12	0x71
17	79	309	127		39	269	87		0x27	0x10D	0x57		0x25	13	0x77
18	222	310	205		182	270	165		0xB6	0x10E	0xA5		0xBA	14	0x65
19	175	334	233		135	294	193		0x87	0x126	0xC1		0x8C	38	0x71
20	254	311	281		214	271	241		0xD6	0x10F	0xF1		0xDF	15	0x61
21	159	312	267		119	272	227		0x77	0x110	0xE3		0x7E	16	0x73
22	206	313	76		166	273	36		0xA6	0x111	0x24		0xA2	17	0x64
23	97	335	139		57	295	99		0x39	0x127	0x63		0x36	39	0x93
24	159	314	50		119	274	10		0x77	0x112	0x0A		0x70	18	0x7A
25	223	315	288		183	275	248		0xB7	0x113	0xF8		0xBF	19	0x78
26	286	316	91		246	276	51		0xF6	0x114	0x33		0xF3	20	0x63
27	275	336	88		235	296	48		0xEB	0x128	0x30		0xE3	40	0xB0
28	284	317	249		244	277	209		0xF4	0x115	0xD1		0xFD	21	0x41
29	78	318	60		38	278	20		0x26	0x116	0x14		0x21	22	0x64
30	238	319	261		198	279	221		0xC6	0x117	0xDD		0xCD	23	0x6D
31	222	320	161		182	280	121		0xB6	0x118	0x79		0xB7	24	0x69
32	174	321	166		134	281	126		0x86	0x119	0x7E		0x87	25	0x6E
33	46	322	225		6	282	185		0x06	0x11A	0xB9		0xB	26	0x69
34	127	323	267		87	283	227		0x57	0x11B	0xE3		0x5E	27	0x73
35	223	324	92		183	284	52		0xB7	0x11C	0x34		0xB3	28	0x74
36	111	325	154		71	285	114		0x47	0x11D	0x72		0x47	29	0x72
37	62	326	233		22	286	193		0x16	0x11E	0xC1		0x1C	30	0x61
38	127	327	60		87	287	20		0x57	0x11F	0x14		0x51	31	0x74
39	142	328	71		102	288	31		0x66	0x120	0x1F		0x61	32	0x6F
40	127	329	202		87	289	162		0x57	0x121	0xA2		0x5A	33	0x72
41	159	330	235		119	290	195		0x77	0x122	0xC3		0x7C	34	0x73

每一行有3个包，表示一个有效数据，DC1~DC3为一组数据包的LEN值，后面接着的3列为DC1~DC3减去40后的值，再后面是对应的16进制表示。

最后3列则是解码后的值，CRC8由HEX1的高4bit和HEX3的高4bit组成，Pack No.为HEX2的低8bit，Value由HEX1的低4bit和HEX3的低4bit组成。

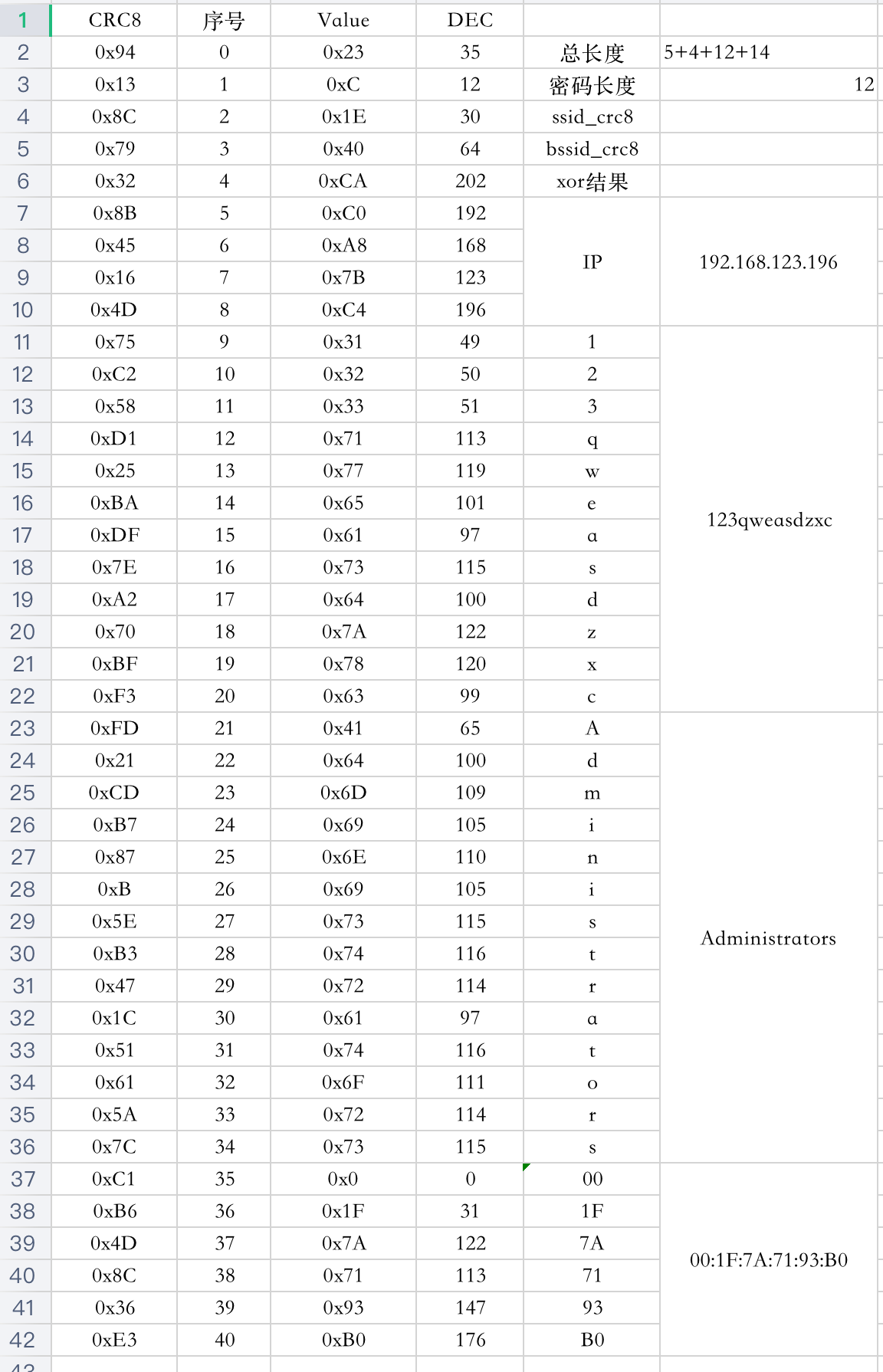

这样还不能很直观的看出来结果，我们用Excel排序并利用相关函数（如：CODE等）将其直接输出可阅读的内容，如下图所示：

写在最后

终于认认真真（FuYanLiaoShi）的做完了这次的作业（XuQiu），本文讲述的内容可能不太严谨或者说是比较浅显，所以我在这里贡献出来我的源代码，以供深入探索。

最后更新，做了一个小程序可以直接使用小程序来进行快速配网。

相关链接

• 我的Golang作业：https://github.com/haowanxing/ESPTouch-Go-Demo
• 参考博文：https://blog.csdn.net/flyingcys/article/details/54670688
• 官方开源代码：https://github.com/EspressifApp/EsptouchForAndroid
